Мішкозашивальна машина GK 26-1А (ручна)

Запасные части

В мире нет ничего вечного: научные разработки перестают быть актуальными и вполне естественно, что даже самые надежные мешкозашивочные машины требуют ремонта. Главное в этом случае – найти профессионалов, которые хорошо знают свою работу. Обращайтесь в наш сервисный центр и получайте быстрое и качественное решение проблемы.

Преимущества нашего сервисного центра:

• Команда профессионалов. Специалисты нашей компании обладают знаниями и огромным количеством успешно проведенных ремонтных работ, что позволяет им точно определить и быстро устранить неисправности, которые привели к сбою в работе. Вы можете быть уверены, что доверили ремонт мешкозашивочной машины в надежные руки.
• Широкий выбор запчастей и комплектующих. У нас вы всегда найдете ролики, держатели петлителя, рычаги игловодителя и сам игловодитель, и много другое – все, что необходимо для нормальной работы вашей мешкозашивочной машины.
• Высокий уровень сервиса. Ремонт техники требует больших усилий со стороны клиента, вы тратите не только деньги, но еще и нервы и время, чтобы избежать таких проблем, наши специалисты в максимально короткие сроки устранят любые неполадки.

Любая машина, вне зависимости от качества сборки и деталей, обладает своим сроком эксплуатации. В какой-то момент мешкозашивочной машине может потребоваться ремонт, после которого она будет способна еще на долгую работу. Специалисты нашего сервисного центра готовы сделать все для того, чтобы ваша мешкозашивочная машинка работала.
Если вы нуждаетесь в быстром и профессиональном обслуживании, звоните (044) 500-60-76.
Уже многие клиенты доверили нам ремонт мешкозашивочных машин и смогли ознакомиться с высоким уровнем обслуживания в нашем сервисном центре.

Запасные части

Каталожный номер	Запчасти	Каталожный номер	Запасные части
241161	кольцо	244081	регулировочный ползун
243041	ролик	242011А	узел шатуна
243061	Шпилька крепления ролика	243071	коромысло перемещения петлителя
С08004	щетки	242051А	рычаг игловодителя
243121	гайка крепления кожуха	С02001	микровыключатель
246071	нож стационарной	245222	крышку петлителя
246061	нож перемещения	245022	боковая пластина
242181	соединение лапки	245014	Верхняя крышка
243102	петлитель	244011А	блок перемещения петлителя в сборе
242071	шпилька рычага	245042	бабино держатель
24081А	натяжитель нити	241092	зубчатый шкив
243111	держатель пружинного блока	243032	вал петлителя
246011	кронштейн ножа перемещения	242131	гайка крепления иглы
243081	поворотный рычаг вала петлителя	242121А	игловодитель
243092	держатель петлителя	244122	игольная пластина
246021	кронштейн держателя ножа	D03003	масляный бачок
244111	зубчатая рейка	245033	защитная пластина игловодителя
242231А	прижимная лапка	C01028	электродвигатель
241024	ручка в сборе

Предоставляем Вашему вниманию видеообзор мешкозашивочной машины GK26-1A от компании ВИАЛ.

Пред использованием мешкозашивочной машины GK26-1A, внимательно ознакомьтесь с инструкцией по эксплуатации.

Инструкция по эксплуатации к мешкозашивочной машине GK26-1A.

ВНИМАНИЕ!
Для безопасной работы необходимо предварительно ознакомиться со следующими положениями:
1. Убедитесь, что прилегающая территория возле места использования мешкозашивочной машины не загромождена различными предметами и не представляет никакой опасности. Никогда не работаете возле пожаро- и взрывоопасных веществ, в условиях повышенной влажности.
2. Перед началом работы обязательно ознакомьтесь с инструкцией по эксплуатации.
3. Не работайте на мешкозашивочной машине, если напряжение на маркировке машины не совпадает с напряжением в Вашей электрической сети.
4. Электрическая сеть, к которой подключается машина, должна быть с заземленным проводом.
5. Перед началом работы убедитесь в исправности машины и её целостности.
6. Запрещается работать на мешкозашивочной машине со снятыми предохранительными крышками и открытыми движущимися частями.
7. Не прикасайтесь к движущимся частям машины (приводному ремню, игле, ножу) во время работы.
8. При обслуживании машины, регулировке, чистке, смазке, замене иглы и каких-либо запасных частей, машина должна находиться на ровной поверхности.
9. Убедитесь, что прошиваемый материал соответствует спецификации.
10. Не используйте запасные части от других машин. Применяйте только оригинальные запасные части для мешкозашивочной машины GK 26-1A.

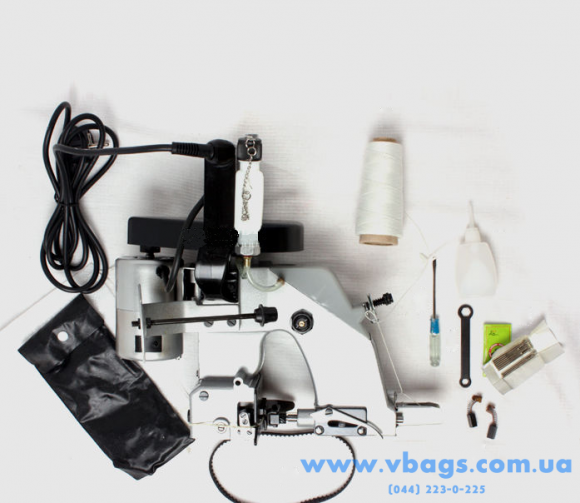

Комплектация мешкозашивочной машины GK26-1A

Меры безопасности при работе
1. Убедитесь, что место работы безопасно.
2. Не работайте в помещениях с повышенной влажностью.

Техническая характеристика мешкозашивочной машины GK26-1A

2. ЧТО СДЕЛАТЬ ПЕРЕД РАБОТОЙ
• Машина покрыта антикоррозионной смазкой на заводе для предотвращения коррозии. Необходимо сухой ветошью удалить антикоррозионную смазку и обеспечить свободное движение нити.)
• Заправьте в мешкозашивочную машину нить, как показано на рис.5.
• Смажьте мешкозашивочную машинку, как показано на рис. 1.
3. ПОДГОТОВКА К РАБОТЕ
3.1. Смазка (рис. 1).
Смазка помогает содержать машину в рабочем состоянии. Заполните резервуар маслом (ёмкость 45мл). Чтобы масло поступило в рабочие узлы машины, нажмите на кнопку 10 раз, удерживая кнопку некоторое время. Смазка должна осуществляться перед началом работы, через каждые 3-4 часа работы в условиях нормального режима работы. Категорически запрещается включать машину без смазки во избежание поломки мешкозашивочной машины.

3.2. Установка иглы (рис. 2, 3, 4).
Вращайте маховик, пока игла не поднимется в верхнее положение. При помощи ключа ослабьте гайку держателя иглы и установите иглу в паз игловодителя до упора. Убедитесь, что игла установлена правильно (рис. 3). Затяните гайку держателя иглы.

3.3. Заправка нити (рис. 5).
Мешкозашивочная машина поставляется с заправленной нитью, чтобы вы могли увидеть, как нить была заправлена (см. рис. 5). Заправка нити проходит от цифры 1 до 7 на рис. 5.
1, 2 – Отверстия нитенаправителей
3 – Диски натяжения
4 – Отверстие нитенаправителя
5 – Шток игловодителя
6 – Отверстие нитенаправителя
7 – Игла

4. НАЧАЛО ШИТЬЯ
Перед началом работы убедитесь, что напряжение в сети соответствует спецификации мотора. Возьмите мешкозашивочную машину в правую руку и положите указательный палец на кнопку включения (рис. 6). Возьмите горловину мешка в левую руку и слегка вставьте его между прижимной лапкой и зубчатой рейкой (рис. 7). Включите машину, нажав на кнопку пуска (рис. 8), при этом ровно удерживая горловину мешка. Запрещается тянуть мешок, особенно назад. После прошивки мешка нить обрезается встроенным ножом. Необходимо оставлять конец нити длиной 3 см для предотвращения распускания шва (рис. 9).

5.РЕГУЛИРОВКИ

Важно!
При регулировке или замене деталей всегда отключайте машину от электрической сети.

5.1. Натяжение нити (рис. 10).
Пружина регулятора натяжения нити отрегулирована на заводе для прошивания полипропиленовых и джутовых мешков. Если необходима регулировка, сначала ослабьте винт А и регулируйте гайку натяжения нити В, как показано на рис. 10. После завершения регулировки, затяните винт, чтобы закрепить гайку натяжения нити. Если натяжение не отрегулировано, то строчка будет плохая.

5.2. Соотношение иглы и петлителя (рис. 11).
Зазор между петлителем и выемкой иглы должен быть 0,1мм (см. рис. 11). Регулировка зазора может быть сделана после ослабления винта держателя петлителя.

5.3. Расположение зубчатой рейки (рис. 12).
После установки новой зубчатой рейки проверьте, чтобы она была точно установлена в колодку держателя зубчатой рейки и слегка затяните фиксирующий винт. Проверьте, чтобы зубья в наивысшем положении находились на расстоянии 2,8мм над игольной пластиной, затем окончательно затяните фиксирующий винт.

5.4. Регулировка прижима лапки.
Для регулировки прижима лапки удалите защитную пластину штока игловодителя и ослабьте звена прижима лапки. Поднимайте звено прижима лапки, чтобы увеличить прижим, или опускайте звено, чтобы уменьшить. После регулировки затяните винт звена прижима лапки.

5.5. Рычаг подъёма лапки
Рычаг подъёма лапки используется для подъёма прижимной лапки и для удаления мешка из-под прижимной лапки в случае «зажевывания» мешка или запутывания нити под лапкой.

5.6. Как использовать крючок
Крючок на крышке под ручкой служит для установки подвески.

6. ЗАМЕНА ДЕТАЛЕЙ
Замена деталей производится только в Сервисном Центре. +38 (044) 332-77-20

7. СИСТЕМА СМАЗКИ (ЛУБРИКАТОР)
7.1. Работа.
Лубрикатор оснащён масляным резервуаром и мини-насосом. Резервуар вмещает 45мл масла, (оптимальный объём составляет 28мл).

Порядок работы лубрикатора:
1) Сначала отверните крышку резервуара на полоборота.*
2) Нажмите кнопку до упора (ход 12мм).
3) При отпускании кнопки она автоматически возвращается в исходное положение.
4) Наконец, закрутите крышку резервуара для предотвращения разбрызгивания масла во время работы.
* Повторное нажатие на кнопку без предварительного откручивания крышки резервуара может создать нежелательное давление в резервуаре, пыль может легко проникнуть в резервуар при последующем откручивании крышки.

7.2. Обслуживание
1. Предохраняйте резервуар от попадания внутрь пыли, грязи или прочих инородных материалов (они могут служить причиной заедания поршня и контрольного клапана).
2. Количество масла не регулируется (0.08мл при каждом нажатии).
3. При высоких температурах вдоль точек А может выходить густая смазка. Это нормально, так как густая смазка использовалась при сборке на заводе. Резервуар сделан из высокоплотного полиэтилена. Предохраняйте его от огня и воздерживайтесь от чистки лубрикатора органиками, бензином или химикатами. Периодически проверяйте правильность работы мини-насоса.

7.3. Возможные неисправности и способы их устранения (продолжение).

*Замена узлов изделия, регулировка петлителя и зубчатой рейки рекомендовано проводить в Сервисном Центре +38 (044) 332-77-20 (30)

8. ОБСЛУЖИВАНИЕ
Рекомендуется почистить мешкозашивочную машину в конце рабочего дня. Очистить от пыли, грязи или инородных материалов зубчатую рейку, петлитель, игольную пластину, тыльную сторону прижимной лапки и все места, где пыль часто собирается. Смазка должна осуществляться перед началом работы. А так же производить смазку через каждые 3-4 часа непрерывной работы. Чтобы масло поступило в рабочие узлы мешкозашивочной машины, нажмите на кнопку несколько раз, удерживая кнопку некоторое время. Категорически запрещается включать машину
без смазки во избежание поломки.

Важно!
Во время регулировки или замены деталей отключайте мешкозашивочную машину от электросети.

РЕКОМЕНДАЦИИ ПО ПЕРЕВОЗКЕ И ХРАНЕНИЮ
1. Перевозите мешкозашивочную машинку в заводской упаковке.
2. После использования мешкозашивочной машины, отключите её из электросети, очистите от скопившейся пыли и затем положите машину в коробку. Для чистки машины рекомендуем использовать кисточку или деревянную лопаточку.
3. Никогда не оставляйте мешкозашивочную машину под прямыми солнечными лучами или во влажном помещении.
