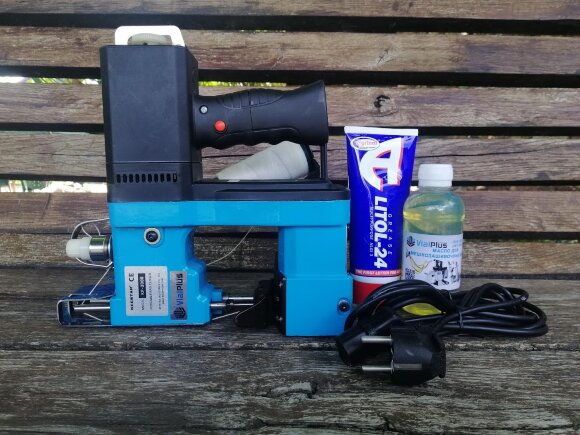

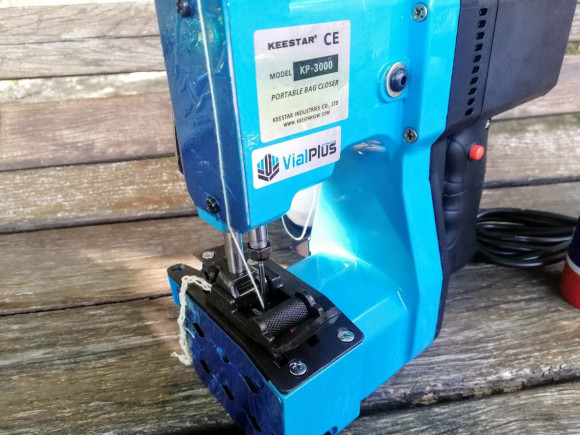

Мішкозашивальна машина KP 3000 з роликом

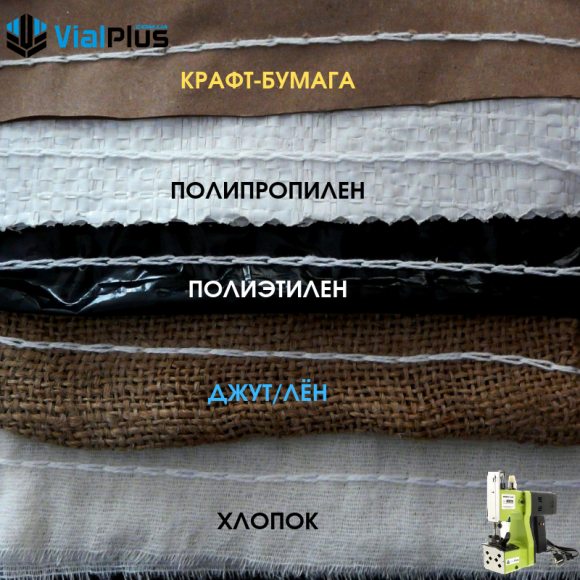

Ручна мішкозашивальна машина KP 3000 з роликом — один з найбільш зручних і недорогих пристроїв для роботи з паперовими мішками різних розмірів і форматів. Але це зовсім не означає, що її не можна використовувати по відношенню до інших матеріалів: поліпропілену, поліетилену, джуту, льону.

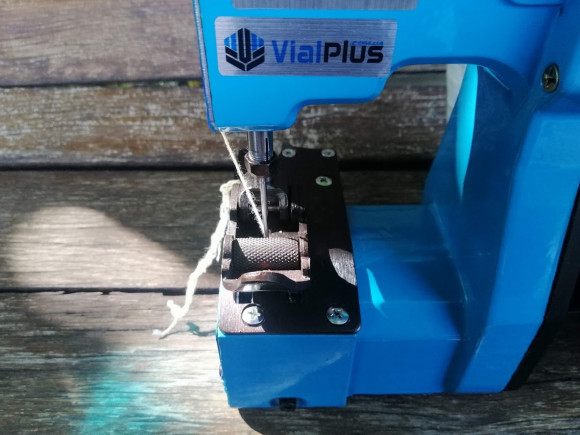

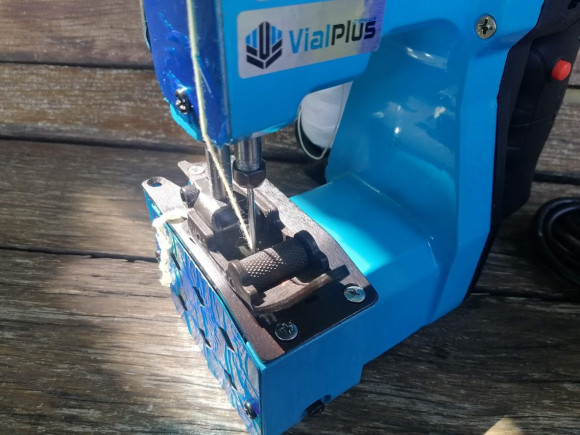

Головна перевага такої машинки з роликом — максимально бережливе ставлення до матеріалу, що обробляється. Під час зашивання мішків папір не рветься, не деформується, помітно зменшується ймовірність прорізання. Як показує практика, такий шов і надійніший, і виглядає більш акуратно.
Технічні та експлуатаційні характеристики машинки
Перед тим, як купити мішкозашивальну машину, рекомендуємо детальніше ознайомитися з особливостями конкретно цієї моделі. KP 3000 з роликом — це:
- досить потужний двигун на 150 Вт, котрий працює при підключенні до звичайної електромережі;
- зручна ергономічна рукоятка, конструкцію якої обов’язково оцінить кожен оператор;
- напівавтоматична система обрізання нитки, яка дозволяє помітно економити час зашивання мішка;
- посилений голковід впевнено відчуває себе при зашивці матеріалу товщиною до 6 мм;
- спрощена система змащування внутрішніх механізмів і сервісного обслуговування.
Важить обладнання в межах 3 кг. Це небагато, але при використанні ручної машинки протягом усього робочого дня оператор буде відчувати помітну втому. Усунути цей недолік можна, скориставшись балансиром.
Додаткові переваги
Портативні машинки мішкозашивальні KP 3000 з роликом розроблені відомим виробником — компанією Keestar, спеціально для невеликих підприємств, які працюють з паперовою тарою. Розробник продумав все до дрібниць:
- корпус виконаний з надійного матеріалу — металу, стійкого до корозії;
- зношені деталі можна змінювати, що говорить про ремонтопридатність пристрою;
- мішки швидко і якісно зашиваються однонитковим ланцюговим стібком;
- від заплутування нитки і створення вузлів захищає спеціальний петельник;
- машинка оснащується 100%-ю поліестровою ниткою певної щільності.
Витратні матеріали для мішкозашивальних машин можна також придбати у нас. Замовивши відразу весь набір товарів, ви не тільки заощадите на доставці, це ще й зручно. Добре, коли все необхідне знаходиться під рукою, і не потрібно тимчасово зупиняти виробництво.
| Тип товару | Мешкозашивочная машина |
| Бренд | KEESTAR |
| Завод виробник | Keestar |
| Модель | KP3000 |
| Країна виробник | Китай |
| Тип машини | Ручная |
| Тип прошиваного матеріалу | Полипропиленовые мешки, Бумажные мешки (крафт-мешки), Джутовые мешки, Льняные мешки |
| Максимальна товщина зашивати матеріалу | 3 mm |
| Тип голки | GK9, #26/#230 |
| Тип стібка | 101 |
| Довжина стібка (ручні машини) | 6 mm |
| Рекомендована нитка | полиэстеровая, хлопчатобумажная, шелковая |
| Система обрізки нитки | Полуавтоматическая |
| Напруга | 220 |
| Електродвигун | 150 W |
| Вага машинки (нетто) | 3.1 kg |
| Вага коробки (брутто) | 3.5 kg |
| Габарити коробки | 29 × 20 × 27 cm |
Мішкозашивальна машина KP 3000 з роликом для паперових мішків reviews
ПРИМЕНЕНИЕ И СТРУКТУРА
Портативная мешкозашивочная машина KP – 3000 - новейший продукт, разработанный KEESTAR. Данная модель предназначена для прошивки бумажных, джутовых, полиэтиленовых, полипропиленовых мешков с различной плотностью.
Машина имеет металлический корпус. Хорошо подогнанные детали позволяют достичь высокой производительности с тяжелыми материалами, а также позволяют машине работать в агрессивных условиях.
Машина достаточно легка и удобна в использовании, что позволяет легко и быстро выполнять операции.
- удобная ручка позволяет прошивать тонкие, средние, и толстые мешки;
- однониточный цепной стежок позволяет очень просто, быстро и качественно прошить мешок;
- петлитель позволяет избежать запутывания нити и пропусков стежка.
Технические характеристики
| Длина стежка | 6 – 9 мм |
| Максимальная толщина прошиваемых материалов | до 3 мм |
| Тип стежка | 101 |
| Игла | GK9, #26/ #230 |
| Нить | плотность нити 21, 2x3 100% полиэстер |
| Скорость | 1,500 - 1,700 оборотов в минуту 220V, однофазный Мощность 150W |
| Мотор | Без нагрузки 6,500 оборотов в минуту С нагрузкой 6,000 оборотов в минуту |
| Размер | 250 x 80 x 240 мм |
| Вес нетто | 3 кг |
ПРАВИЛА БЕЗОПАСНОСТИ
Перед обслуживанием, машина должна быть отключена от питания. (220 V)
- Напряжение двигателя должно соответствовать напряжению в розетке. (220 V)
- Розетки для машин с заземляющим проводом должны быть надлежащим образом заземлены.
- Не заклеивать вентиляционное отверстие двигателя.
- Кнопка пуска должна быть исправна.
- Регулярное техническое обслуживание, которое должно быть осуществлено под руководством и контролем специалиста.
- Никогда не храните машину во влажной среде.
ЗАМЕНА ИГЛЫ
Ослабьте винт иглы и вытащите иглу.
Вставьте хвостовик новой иглы, насколько это возможно в седло игольного отверстия.
Затяните винт на колбе и заправьте нить в ушко иглы (рис.1)
СИНХРОНИЗАЦИЯ ИГЛЫ И ПЕТЛИТЕЛЯ
При регулировке, проверьте, чтобы расстояние между носиком петлителя и верхним краем ушка иглы было 2-3 мм.
Если нет данного расстояния, установите углу пониже. (рис.2)
Когда
игла достигла своей нижней позиции, то расстояние между
носиком петлителя и
центром иглы должно равняться 3-3.5 мм.
Если
нет, то ослабьте винт А для регулировки. (рис.3)
Когда нижний край петлителя
и верхний край ушка иглы на одном уровне, зазор должен быть в пределах 0.05 –
0.15 мм. (Рис. 4)
Чтобы
заменить петлитель, поднимите зубчатую рейку на
верх, ослабьте винт В, потом
высуньте носик петлителя и вытяните его. (рис.5)
НАТЯЖЕНИЕ
НИТИ
Если цепной стежок слишком тугой или слабый, пожалуйста, покрутите нитенатяжитель до тех пор пока, стежок не будет идеальным.
По часовой стрелке: сильно
Против: слабо
Примечание: Крутите нитенатяжитель на четверть оборота, до тех пор пока стежок не будет идеальным.
НАСТРАИВАНИЕ ПРИЖИМНОЙ ЛАПКИ
Настраивайте давление прижимной лапки в соответствии c рис. 7.
ШИТЬЕ
СМАЗКА
Для смазки рекомендуется использовать веретенное масло И-20 (веретёнка).
Перед началом работы новой машины, тщательно смажьте ее маслом.
Повторяйте смазывание новой машины после 10 минут работы!
Смазывайте машину в определённые точки (рис.8)
ЧИСТКА МАШИНЫ
Чистите машину, по крайней мере, один раз в неделю.
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
| Неисправность | Причина | Способ устранения |
| Обрыв нити | 1. Поврежден петлитель 2. Слишком натянута нить 3. Слишком слабо натянута нить 4. Нить запуталась или застряла по пути на иглу. 5. Неправильно шьёт, нить не между дисками натяжения 6. Неправильно вставлена игла 7. Погнутая или поврежденная игла 8. Двойное шитье 9. Снижение длины стежка из-за изношенности зубчиков зубчатой рейки | 1. Замените 2. Уменьшите 3. Увеличьте 4. Исправьте 5. Правильно шейте 6. Установите правильно 7. Замените 8. Поднимите вверх 9. Смените зубчатую рейку |
| Не делает стежок | 1. Неправильное шитье 2. Слишком сильное натяжение нити в петлителе 3. Слишком слабое натяжение нити в игле 4. Контроль иглы слишком низкий 5. Не синхронизированы игла и петлитель 6. Слишком низкое давлении прижимной лапки 7. Нить рвется об зубчики зубчатой рейки 8. Зубчатая рейка находиться слишком высоко, обратный стежок | 1. Шейте правильно 2. Уменьшите 3. Увеличьте 4. Поднимите вверх 5. Отрегулируйте синхронизацию 6. Увеличьте 7. Отрегулируйте 8. Установите высоту зубчатой рейки |
| Пропуск стежков | 1. Не правильно установлена игла 2. Погнутая или поврежденная игла 3. Контроль иглы слишком низкий 4. Поврежден носик петлителя 5. Игла слишком высоко 6. Нить прилипает к игле из-за перегрева 7. Предохранитель иглы выталкивает иглу 8. Нить петлителя слишком слабо натянута 9. Игла и петлитель слишком расставлены | 1.Установите правильно 2.Смените 3.Поднимите вверх 4.Смените петлитель 5.Опустите иглу 6.Смочите игольную нить маслом 7.Отрегулируйте предохранитель иглы 8.Увеличьте натяжение нити в петлителе 9.Уменьшите расстояние иглы |
| Ломается игла или петлитель | 1.Погнутая игла 2.Носик петлителя бьет иглу 3.Предохранитель иглы выталкивает иглу или они сильно расставлены друг от друга | 1.Смените 2.Отрегулируйте синхронизацию между иглой и петлитлем 3.Отрегулируйте предохранитель иглы |
| Неравномерная длина стежка, изогнутый шов | 1.Недостаточное давление прижимной лапки 2.Повреждены зубчики зубчатой рейки 3.Погнутая игла | 1.Увеличьте 2.Смените зубчатую рейку 3.Смените |
ЗАКАЗ ЗАПЧАСТЕЙ
ИНСТРУКЦИЯ ПО ЗАПЧАСТЯМ ДЛЯ ПОРТАТИВНОЙ МЕШКОЗАШИВОЧНОЙ МАШИНЫ KP – 3000
Данная инструкция была разработана для того, чтобы упростить заказ смежных запчастей для данной модели. На рисунке детально показаны, где эти детали находятся. На следующей странице дан перечень запчастей с их номерами, описанием и количеством. Цифры в первой колонке только ссылки, которые показывают положение деталей на рисунке. Данные цифры никогда не должны быть использованы при заказе деталей. Всегда используйте номер детали, указанный во втором столбце. Составные части узлов, которые могут быть доставлены для ремонта, указаны выноской их описания под описанием основного узла. В конце каталога будет найден числовой индекс всех частей, показанных в этом каталоге. Это облегчит нахождения иллюстрации и описания, когда известен только номер.
ВАЖНО! При заказе запчастей, пожалуйста, указывайте номер детали, наименование детали и тип машины.
ОБЗОР
ОТДЕЛЬНЫХ ЗАПЧАСТЕЙ
| 1. Винт | 48. Зубчатая рейка |
| 2. Шаровой шатун в сборе | 49. Игольная пластина |
| 3. Винт М5 | 50. Винт М4х8 |
| 4. Подъемник игольницы | 51. Лицевая крышка в сборе |
| 5. Пружина | 52. Винт М5х6 |
| 6. Винт М5хМ5 | 53. Направитель пресса |
| 7. Стержень | 54. Пресс |
| 8. Подъемник | 55. Пружина |
| 9. Кольцо | 56. Винт |
| 10. Шаровое соединение | 57. Винт М4х8 |
| 11. Е-пружина | 58. Диск натяжения в сборе |
| 12. Штифт | 59. Направитель нити |
| 13. Винт М4хМ8 | 60. Винт М5х6 |
| 14. Шатун игольницы | 61. Винт М3х4 |
| 15. Игольница | 62. Ключ |
| 16. Игла | 63. Винт М4х6 |
| 17. Винт М3х5 | 64. Боковая пластина |
| 18. Зубчатый ремень | 65. Винт М3х4 |
| 19. Винт | 66. Движущийся нож |
| 20. Подшипник 126 | 67. Стационарный нож |
| 21. Винт М5х10 | 68. Скоба движущегося ножа |
| 22. Кольцо | 69. Винт М5х12 |
| 23. Кольцо | 70. Прижимная лапка в сборе |
| 24. Шкив | 71. Штифт |
| 25. Шарикоподшипник | 72. Втулка |
| 26. Шарик | 73. Пружина |
| 27. Качающийся стержень петлителя | 74. Кольцо |
| 28. Винт М4 | 75. Кольцо |
| 29. Винт М5х12 | 76. Направляющий стержень |
| 30. Шарикоподшипник | 77. Контактный стержень |
| 31. Входной/выходной кулачок | 78. Винт М4х6 |
| 32. Винт М4х4 | 79. Нижняя крышка |
| 33. Ключ 3х12 | 80. - |
| 34. Кольцо | 81. Поверхностная крышка |
| 35. Кривошип | 82. Винт М4х8 |
| 36. Втулка вала петлителя (короткий) | 83. Втулка |
| 37. Вал петлителя | 84. Винт М3.5х35 |
| 38. Втулка вала петлителя | 85. Втулка пресса, нижняя |
| 39. Петлитель | 86. Втулка игольницы |
| 40. Вилка петлителя | 87. Втулка пресса, верхняя |
| 41. Винт М4х8 | 88. Винт М5х8 |
| 42. Основа зубчатой рейки | 89. Литой корпус |
| 43. Радиальный шарикоподшипник | 90. Натяжитель нити |
| 44. Стопорная шайба 8 | 91. Ручка мотора |
| 45. Винт М5х16 | 92. Винт М4х20 |
| 46. Кольцо 5 | 93. Винт М |
| 47. Кольцо |
